一、消防聯動控制系統的組成、工作原理

　　消防聯動控制系統是接收火災報警控制器發出的火災報警信號，按預設邏輯完成各項消防功能、接收并顯示受控設備動作及反饋信號的控制系統。消防聯動控制系統是建筑消防系統的控制和監管中心。

　　(一)消防聯動控制系統的組成

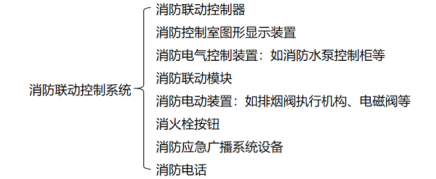

　　消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置(如防火卷簾控制器、氣體滅火控制器等)、消防聯動模塊、消防電動裝置、消火栓按鈕、消防應急廣播系統設備、消防電話等設備和組件組成。

　　1.消防聯動控制器

　　(1)消防聯動控制器是用于接收火災報警區域信號，按照預設邏輯和時序發出控制信號，控制受控消防系統(設備)動作，并接收其動作反饋信號的控制指示設備。消防聯動控制器是消防聯動控制系統的核心組件。

　　(2)控制方式

　　1)直接控制。直接發出控制信號，控制現場的受控設備。

　　2)間接控制。對于控制邏輯復雜且在消防聯動控制器上不便實現直接控制的情況，通過電氣控制裝置(如防火卷簾控制器、氣體滅火控制器等)控制現場的受控設備。

　　2.消防控制室圖形顯示裝置

　　用于接收、顯示、傳輸和記錄消防設備(設施)運行的動態信息和消防管理信息的顯示裝置。

　　(1)接收。火災報警控制器、消防聯動控制器、可燃?xì)鈭?bào)警控制器和電氣火災監控設備發送的火災自動報警系統設備的運行狀態信息。

　　(2)顯示。以圖形方式顯示建筑總平面布局圖、建筑平面圖和疏散路線圖等建筑基本信息，火災自動報警系統及相關受控建筑消防系統(設備)的設置和運行狀態信息。

　　(3)記錄。值班及操作人員、產品維護保養記錄、消防設備(設施)的產品和運行狀態信息。

　　(4)傳輸。傳輸消防控制室管理信息、火災自動報警系統及相關受控建筑消防系統(設備)的運行狀態信息。

　　3.消防電氣控制裝置

　　消防電氣控制裝置是系統中采用手動和(或)自動方式進行主電源和備用電源轉換，控制消防水泵、防煙排煙風機、電動防火門、電動防火窗、防火卷簾等各類電動消防設施動作的控制裝置，消防電氣控制裝置接收到消防聯動控制器的控制信號后，按照預設邏輯和時序控制各類電動消防設施的動作，并將相應設備的動作信號反饋給消防聯動控制器。也可以通過手動操作消防電氣控制裝置的控制按鈕(按鍵)控制上述電動消防設施的動作。

　　4.消防聯動模塊

　　消防聯動模塊是用于消防聯動控制器和其所連接的受控設備或部件之間信號傳輸?shù)牟考ㄝ斎肽K、輸出模塊和輸入輸出模塊。輸入模塊的功能是接收受控設備或部件的動作反饋信號，并將信號輸入到消防聯動控制器;輸出模塊的功能是接收消防聯動控制器的輸出信號，并發送到受控設備或部件;輸入輸出模塊則同時具備輸入模塊和輸出模塊的功能。

　　5.消防電動裝置

　　消防電動裝置的功能是實現電動消防設施的電氣驅動或釋放，它是包括電動防火門窗、電動防火閥、電動排煙閥、氣體驅動器等電動消防設施的電氣驅動或釋放裝置。

　　6.消火栓按鈕

　　消火栓按鈕是用于消火栓系統聯動控制的專用報警按鈕，用于消火栓使用部位的指示及消火栓泵啟動的反饋指示。

　　7.消防應急廣播系統設備

　　是在火災或意外事故發生時通過控制功率放大器和揚聲器進行應急廣播的設備，它的主要功能是向現場人員通報火災發生，指揮并引導現場人員疏散。

　　8.消防電話

　　消防電話是用于消防控制室與建筑物中各部位之間進行全雙工語音通話的專用獨立電話系統。消防電話由消防電話總機、消防電話分機、消防電話插孔組成。

　　(二)消防聯動控制系統的工作原理

　　火災發生時，消防聯動控制器接收到火災報警控制器的報警區域信號后對接收到的觸發信號進行邏輯判斷，當滿足相應的邏輯關系條件時，消防聯動控制器按照預設的控制時序向消防應急廣播控制設備、應急照明和疏散指示系統控制設備、防煙排煙風機控制箱(柜)、消防水泵控制柜(箱)、氣體滅火控制器等消防電氣控制裝置及控制模塊發出聯動控制信號，實現對相應系統的聯動控制，接收并顯示系統設備的動作反饋信號，消防控制室的消防管理人員也可以通過操作消防聯動控制器的控制按鈕(按鍵)控制相應的消防系統(設施)啟動。消防聯動控制器能夠?qū)崟r(shí)接收并顯示消防水池、高位水箱等消防設施的動態監測信號，從而實現對建筑消防設施運行狀態的實時監視功能。
